用于填充锅炉炉墙缝隙的材料，绝不是普通的泥灰，而是专门的高温密封或填缝材料。选择哪种材料主要取决于缝隙的位置、大小以及所处的温度区域。

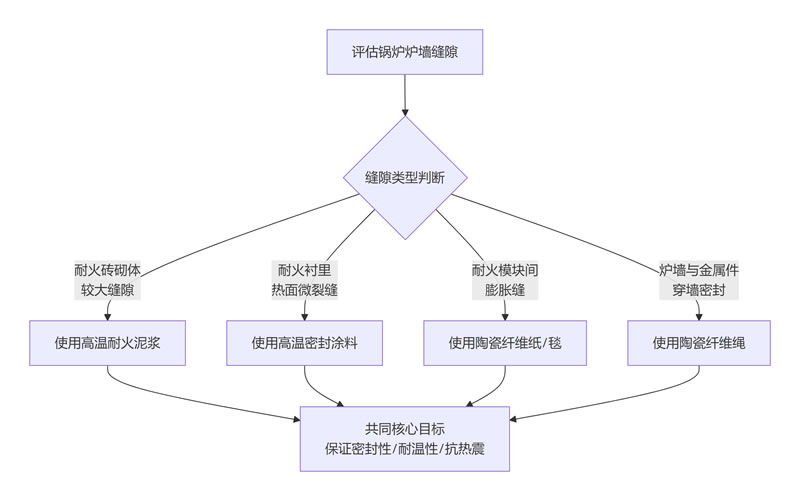

  上图清晰地展示了针对不同缝隙的“对症下药”思路，接下来我们详细解释各类材料的特性和具体应用。

  常用的填充材料及适用场景

  1、高温耐火泥浆

  这是最传统、最常用的砌筑与填缝材料。

  主要成分：与耐火砖配套的耐火熟料、粉料、结合剂（如磷酸、水玻璃、水泥）和外加剂。

  适用场景：

  耐火砖砌体之间的砌筑缝隙。

  耐火砖出现的较大裂缝（通常指3mm以上）。

  局部砖体脱落后的修补填充。

  如何选择：一定要选择与耐火砖材质相匹配的泥浆。

  例如：

  粘土砖->使用粘土质耐火泥浆

  高铝砖->使用高铝质耐火泥浆

  刚玉砖->使用刚玉质耐火泥浆

  特点：耐高温、与基体材料性质相近、粘结强度高。

  2、高温密封/补缝涂料

  这类材料通常呈膏状或浆状，专门用于填充裂缝和密封表面。

  主要成分：耐火微粉、无机结合剂、高温纤维（增强抗裂性）等。

  适用场景：

  耐火浇注料衬里上出现的发丝状微裂纹（通常1-3mm）。

  耐火砖或浇注料表面的不规则孔洞、缺陷。

  作为整体密封涂层，覆盖在耐火衬里表面，防止气体穿透。

  特点：施工方便（可涂抹或注射），密封性好，有一定柔韧性以适应热胀冷缩。

  3、陶瓷纤维制品

  纤维材料具有良好的柔韧性和填充性，适用于有相对运动或需要预留膨胀的位置。

  陶瓷纤维纸/毯：

  适用场景：用于预留的膨胀缝的填充。锅炉运行时，炉墙会热膨胀，必须留有膨胀缝并用这种柔软且耐高温的材料填充，防止硬质材料顶坏炉墙。

  特点：柔软、弹性好、耐高温、绝热。

  陶瓷纤维绳/带：

  适用场景：

  锅炉门、观察孔等活动部件周围的密封。

  管道、套管等穿透炉墙部位的环形缝隙密封。

  特点：可编织，柔韧性极佳，能适应复杂的几何形状。

  4、磷酸盐基填充料

  这是一种高性能的修补材料，通过化学反应在高温下形成坚固的陶瓷结合。

  适用场景：

  承受高速气流冲刷或化学侵蚀区域的裂缝。

  需要快速固化并具有高强度的紧急修补。

  特点：强度高、耐磨耐冲刷、热震稳定性好。但需要现场调配，对施工要求较高。

  施工步骤与关键注意事项

  表面处理（至关重要！）

  必须将缝隙内的所有松散物、灰尘、油污清理干净。

  用压缩空气吹净，必要时用钢刷清理。

  对于耐火浇注料，在填充前最好将其表面用水湿润（但不能有明水），这有助于新老材料的结合。

  材料调配

  严格按照产品说明书进行配比和搅拌。

  特别是使用耐火泥浆或磷酸盐材料时，加水量要精确控制，水过多会大大降低强度。

  填充施工

  对于较深的缝隙，应分层填充并捣实，确保内部密实，没有空洞。

  对于微裂缝，可用抹刀用力将密封涂料压入缝内。

  填充后，表面应略高于原有衬里，然后抹平。

  养护与烘烤

  材料填充后，需要按照材料要求进行自然养护（如24小时）。

  最关键的一步是烘炉：必须严格按照材料的烘烤曲线进行缓慢升温，排出材料中的物理水和结晶水。如果升温过快，会导致修补部位爆裂、剥落，前功尽弃。

  选择填充材料的关键在于“对症下药”：

  耐火砖砌体裂缝、大缝->高温耐火泥浆

  浇注料微裂纹、表面密封->高温密封涂料

  预留膨胀缝->陶瓷纤维纸/毯

  活动部件、穿墙密封 -> 陶瓷纤维绳

  在进行任何操作前，请务必确保锅炉已完全停运并冷却至室温，安全第一。对于大型或关键部位的修复，建议咨询专业的耐火材料工程师或施工队伍。
