高铝砖按Al₂O₃含量分LZ-48、LZ-55、LZ-65、LZ-70、LZ-75、LZ-80六个常规牌号（数字即Al₂O₃下限），另有高炉专用LZ-55G、65G、75G和低蠕变DRL系列。选型的依据不是铝含量本身，而是荷重软化开始温度是否盖住炉衬实际工作温度，再叠加抗渣、热震、成本三项权衡。

数据来源与口径：GB/T 2988-2012《高铝砖》表1的理化指标（LZ-65 一列为行业常规参考值）；使用温度段参考科威自站耐材答疑与行业厂家参数。

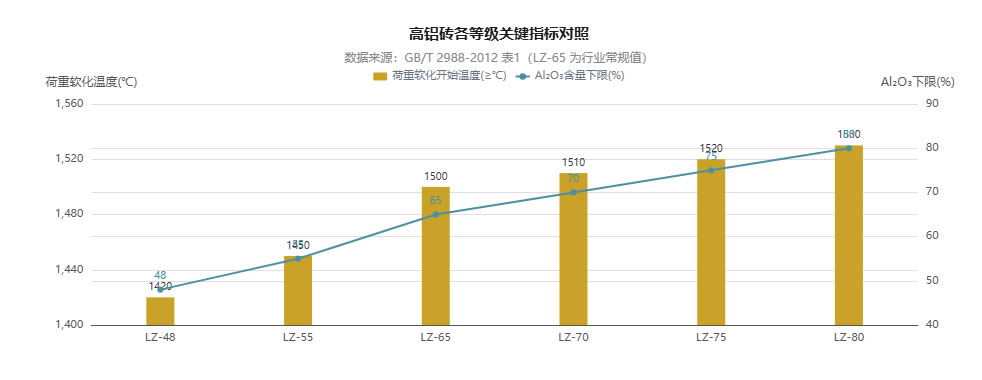

  图里能直接读出两点：① 铝含量每上一个档，荷重软化温度大约抬 50～70℃（从 LZ-48 的 1420℃到LZ-80的1530℃）；② 选型的 "天花板" 是荷重软化温度，而不是 Al₂O₃ 数字本身。

  等级对照表（GB/T 2988-2012 ）

  *LZ-65 两列为行业常规值，国标表1中LZ-65G（高炉用）荷重软化≥1500℃可作旁证。

  怎么选（三步走）

  第一步：定温度天花板。 以炉衬实际最高工作温度为基准，选荷重软化开始温度高于实际温度50～100℃以上的牌号。如炉温 1450℃，LZ-55（1450℃）已到极限，应上LZ-65。

  第二步：按工况调档。

• 抗渣、耐侵蚀、耐磨要求高（渣线、炉腹）→ 同温度档内取更高铝含量；

• 热震频繁（间歇窑、停送料波动大）→不要盲目提铝，铝含量高抗热震性反而下降（莫来石+刚玉相变脆），应考虑抗剥落型或低铝档；

• 高温承压、蠕变敏感（热风炉格子砖）→用标准里的低蠕变DRL系列（DRL-155～127，数字=蠕变试验温度/10），别用普通高铝砖硬扛。

  第三步：控成本。 在满足前两步的前提下取最低够用档。不必为指标买单-铝含量越高成本越高，而71.8%是晶相分界点：Al₂O₃>71.8% 后主晶相由莫来石转为莫来石+刚玉，高温性能才有质变，低于这个点的高档位提升有限。
