冶金、建材、有色、电力、化工等行业的高温设备和高温炉体耐火材料一站式供应商！
咨询热线 0371-63156988 17603870816
冶金、建材、有色、电力、化工等行业的高温设备和高温炉体耐火材料一站式供应商！
咨询热线 0371-63156988 17603870816
石灰窑内衬按 "低温耐磨耐碱段+高温抗碱蚀段" 两档配置即可--预热带、冷却带用致密粘土砖或低铝高铝砖（700-1050℃、400-800℃，主打耐磨耐碱），煅烧带用特级、磷酸盐结合高铝砖或镁铝尖晶石砖（1400-1500℃，主打抗 CaO 侵蚀与抗热震），中间过渡带用莫来石砖或中铝高铝砖缓冲热震。
一、分带配置总表
| 窑段 | 典型温度 | 核心工况 | 首选砖型 | 关键参数 / 要求 |
|---|---|---|---|---|
| 预热带（预热段） | 700-1050℃ | 物料冲击、粉尘冲刷、低温碱蚀 | 致密粘土砖、三级高铝砖（Al₂O₃ 约 55%） | 高强度、耐磨、抗热震；进料口用钢纤维增强浇注料 |
| 过渡带 | 1200-1350℃ | 温度波动大、热震频繁、中等侵蚀 | 一级、二级高铝砖（Al₂O₃ 60–70%）、莫来石砖（B-HM55） | 抗热震≥50 次；回转窑该段设扬料带（同材质预制块）翻料 |
| 煅烧带（烧成带） | 1400–1500℃ | CaO 强碱侵蚀、高温蠕变、热震 | 特级高铝砖（Al₂O₃≥75%）、磷酸盐结合高铝砖、镁铝 / 富镁尖晶石砖；回转窑用镁铬 / 镁铁尖晶石砖；竖窑可用二级高铝砖（≥65%）或镁砖（MgO≥85%） | 耐火度≥1790℃、荷重软化≥1450℃、耐压≥60MPa、热震≥25次；烧成带设隔热层，回转窑用无火泥干砌+砖间加钢板 |
| 冷却带 | 400-800℃ | 气流冲刷、机械磨损、温度梯度 | 二级高铝砖、粘土砖、碳化硅复合砖 | 出料口用耐磨碳化硅砖；冷却机用粘土砖湿砌 |
二、选型三条主线（决定寿命的关键）
1、碱蚀是头号敌人：生石灰及粉尘中的 CaO、K₂O、Na₂O 对硅酸铝砖有强侵蚀，煅烧带必须选高铝质（特级、磷酸盐结合）或碱性系（尖晶石、镁砖），普通粘土砖不能用在该带。
2、热震决定过渡带选材：温度波动最大的过渡带用热膨胀系数低、抗热震≥50次的莫来石砖（B-HM55）更划算。
3、煅烧带要 "挂得住、撑得久"：回转窑烧成带用镁质砖（镁铝尖晶石、镁铁尖晶石）可挂窑皮保护砖衬，寿命比普通高铝砖提升30%以上；中小窑型降本可改用磷酸盐结合高铝砖。
三、不同窑型的配置差异（很关键）
石灰回转窑：预热段致密粘土砖→过渡带莫来石砖+扬料带→高温带特殊高铝砖→烧成带镁铝尖晶石、镁铁尖晶石砖（干砌加钢板→冷却带高铝砖。
并流蓄热式双膛窑（麦尔兹）：多用三级高铝砖预制块。
环形套筒窑：侧重特种高铝耐火砖+耐火胶泥。
混料 / 气烧竖窑：煅烧带二级高铝砖（Al₂O₃≥65%）或镁砖（MgO≥85%）；燃烧室烧嘴砖用碳化硅砖（SiC≥90%），窑口用抗剥落高铝砖。
四、砌筑与施工要点
高温区用高铝质火泥；严禁湿砌后快速升温
煅烧带每5层砖预留约 5mm 膨胀缝，内填含锆纤维毯（压缩率 15–20%）
保温复合：低温区用"耐火砖+莫来石保温砖+陶瓷纤维毯"三层结构，可将炉壳温度控制在180℃以下
砖型参考：标准砖230×115×65/75mm；竖窑专用 G2（345×150×130）、G4楔形砖；回转窑用弧形异型砖（定制模具）

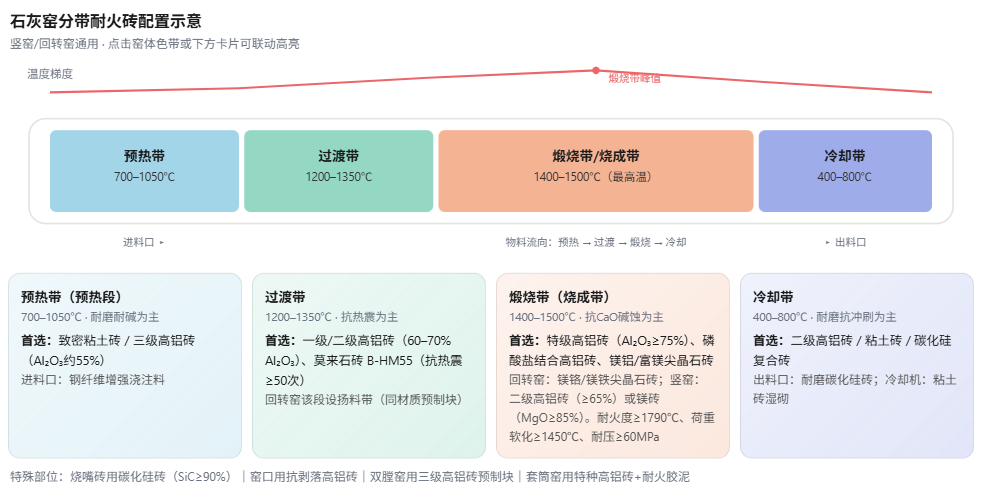

下面这张图把 "温度梯度—窑段—用砖" 对应关系画出来了，点击各带或卡片可联动高亮：
